静电油烟净化器简介及安装

　　静电油烟净化器简介及安装
一、产品应用范围
     食品加工业0.1-100ｕｍ微粒油烟处理，蛋糕店、包干加工厂、食品连锁加工厂等餐饮业0.1ｕｍ以上微粒均可处理，适用于任何餐厅油烟处理，任何餐馆、饭店、牛排馆、烧烤店以及电子加工业、橡胶业、汽车工业等行业。
二、静电油烟净化设备的特色
    IO9001质量体系认证，九项专利技术结晶，产品模块化设计制作，产品品质稳定，可靠性高，机器安装简便、维护方便，处理效率高达90%以上，有效除异味约60%，单台处理风量2000-60000ｍ3/ｈ。
     产品特点
1、 电场分布装置采用活动结构，拆装自由，清洗方便
2、组合式箱体，可根据需要自由选择进出风口方位，安装方便。
3、设有过流、过压、触电、漏电、故障安全保护装置。
4、可实现设备与控制分离操作。
5、 结构紧凑、新颖、体积小、重量轻。
6、电场 电压稳定，不会随电场电流的增加而下降。
7、阻力小、噪音低、能耗低、可靠性高、去除率高。
  右图为静电油烟净化设备的里外结构图

三、工作原理
1、在风机的作用下、油烟气混合污染物通过油烟净化器，油烟气在高压静电场的作用下，被电离、分解，吸附 、碳化，同时高压电场 中产生的活性因子臭氧（O3），对烟气中的有毒成份和异味进行分解和除味。

2、通过油烟净化器的净化处理，可使油烟的去除率达到90％以上，因此排放到室外的是相当清洁的空气。
四、设备选型方法
1、根据集油烟罩总投影面积（S）选型：
S（m2）×2000=排烟风量=油烟净化器处理风量，再根据总风量确定设备型号。
例如：集油烟罩总投影面积为4m2，即总投放风量=4X2000=8000，那就建议选择8000m3/h的净化油烟净化器。
2、根据灶眼选型：
每只标准灶眼（φ=350mm）风量为2000m3/h,总处理风量=灶眼数×2000，再根据总风量确定设备型号。
例：4个灶头(标准型)，即总排放风量=4X2000=8000，那就建议选用8000m3/h的油烟净化设备。
3、根据原风机配套选型：
所选净化器型号与原配套的风机风量相搭配。
以上三种选型方式以最大风量计算值为准，当厨房选用运水烟罩时，净化器设计风量应增大20%，以确保排烟效果。
五、产品安装示意图
油烟净化设备安装方式：可分为室内吊装和室外安装，室外安装包括有低空排放和高空排放方式

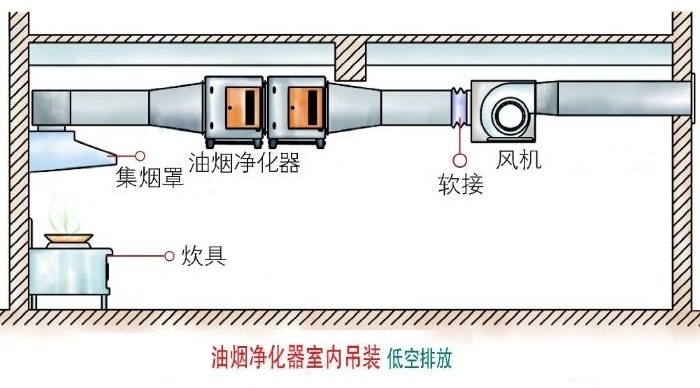

图1、室内吊装式

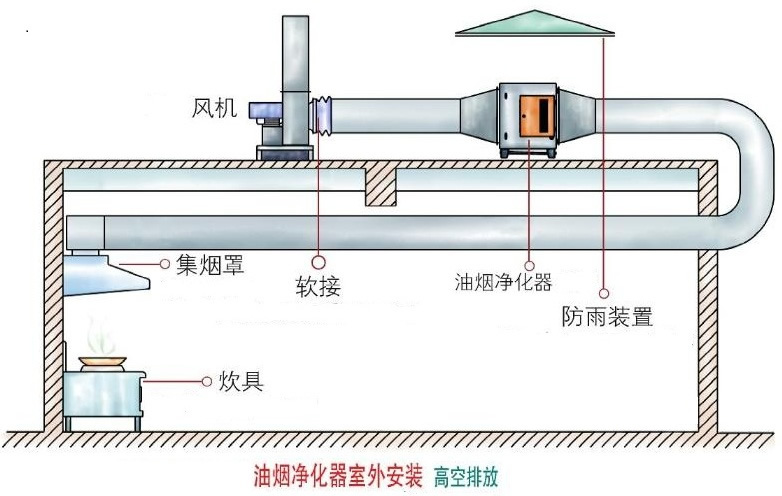

图2、室外安装高空排放

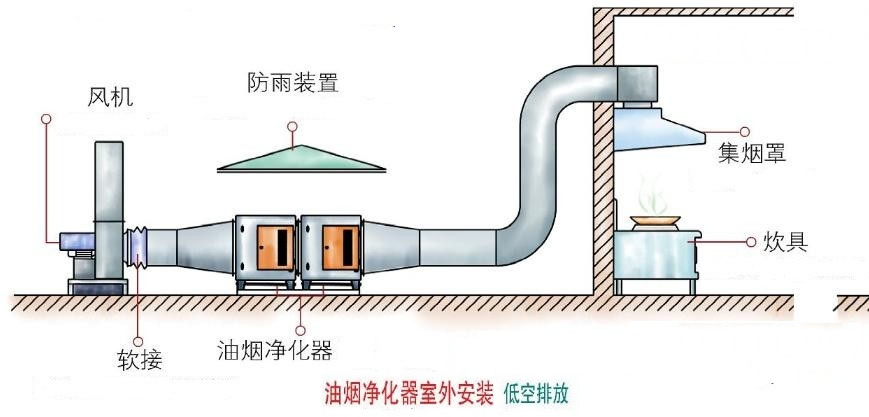

图3、室外安装低空排放
